Problema riscontrato:

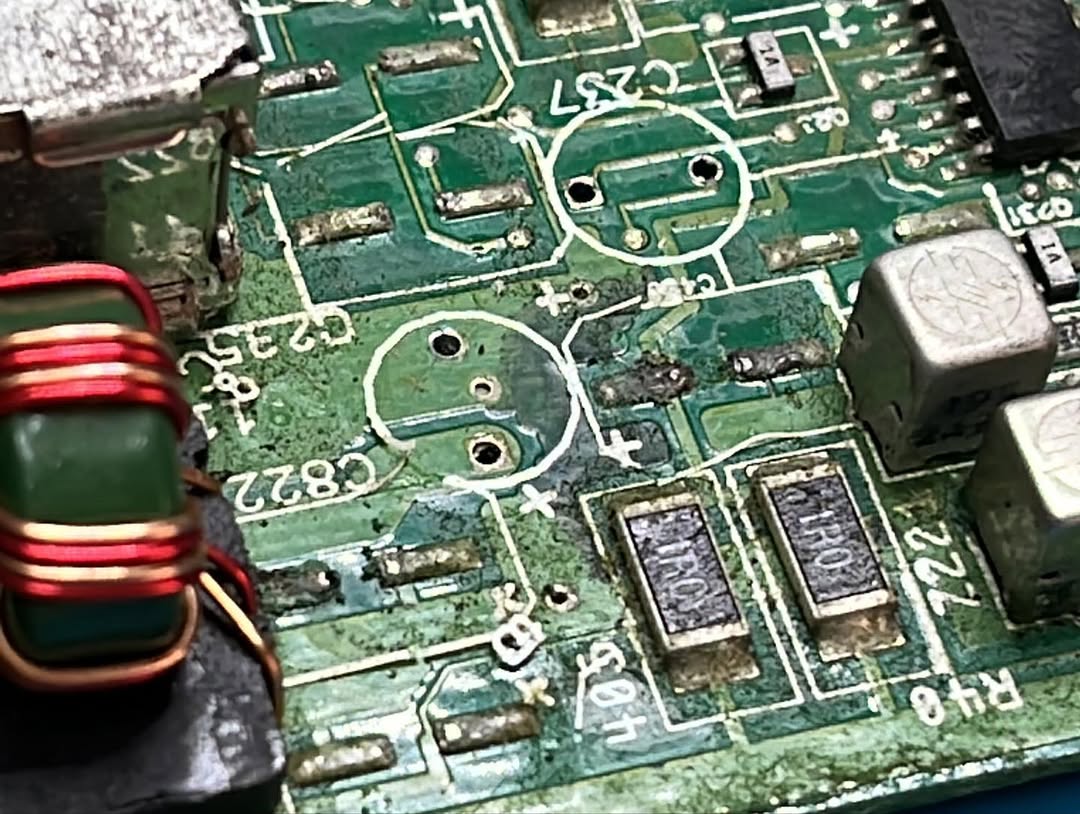

La 600 presentava un audio gracchiante e a scatti: un rumore instabile, intermittente, accompagnato da un evidente deterioramento dei condensatori con segni visibili di fuoriuscita di elettrolita e corrosione. Dopo il recap iniziale, il problema persisteva, il che suggeriva che non era solo una questione di elettrolitici difettosi, ma probabilmente un guasto attivo nel circuito audio.

Strumentazione utilizzata e Ricambi:

- Tester/multimetro.

- Saldatore a punta fine per reflow e ricostruzione piste.

- Filo sottile o “wire-jump” per ponticelli su piste rotte.

- Solvente isopropilico per pulizia a fondo della scheda da residui e acidi.

- Kit condensatori elettrolitici (recap completo).

- Op-amp LF347 di ricambio.

Procedura:

- Recap completo della sezione audio: rimozione e sostituzione dei condensatori elettrolitici deteriorati con sospetta perdita di elettrolita.

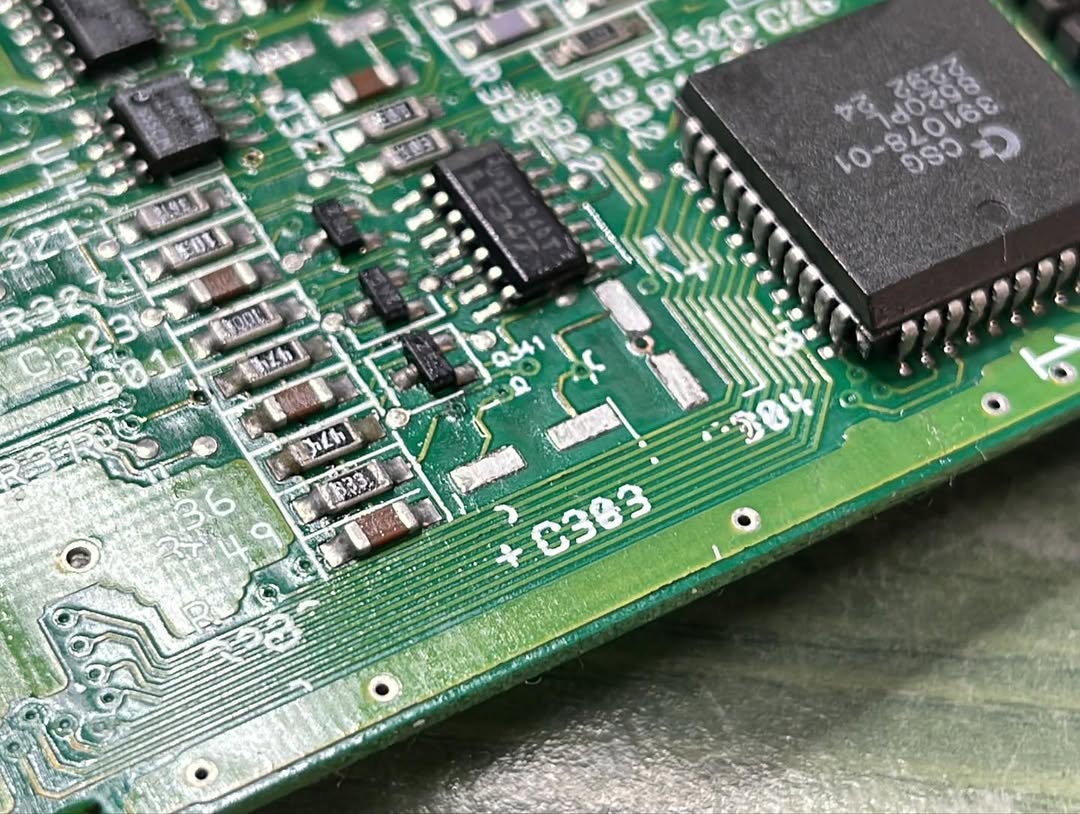

- Nonostante il recap, il problema persistente ha fatto capire che non era una semplice colpa passiva. A questo punto, è stata rimossa l’op-amp LF347 e si è effettuato un test audio: l’audio spariva ma, soprattutto, l’Amiga tornava stabile segnale che l’op-amp era il vero guasto.

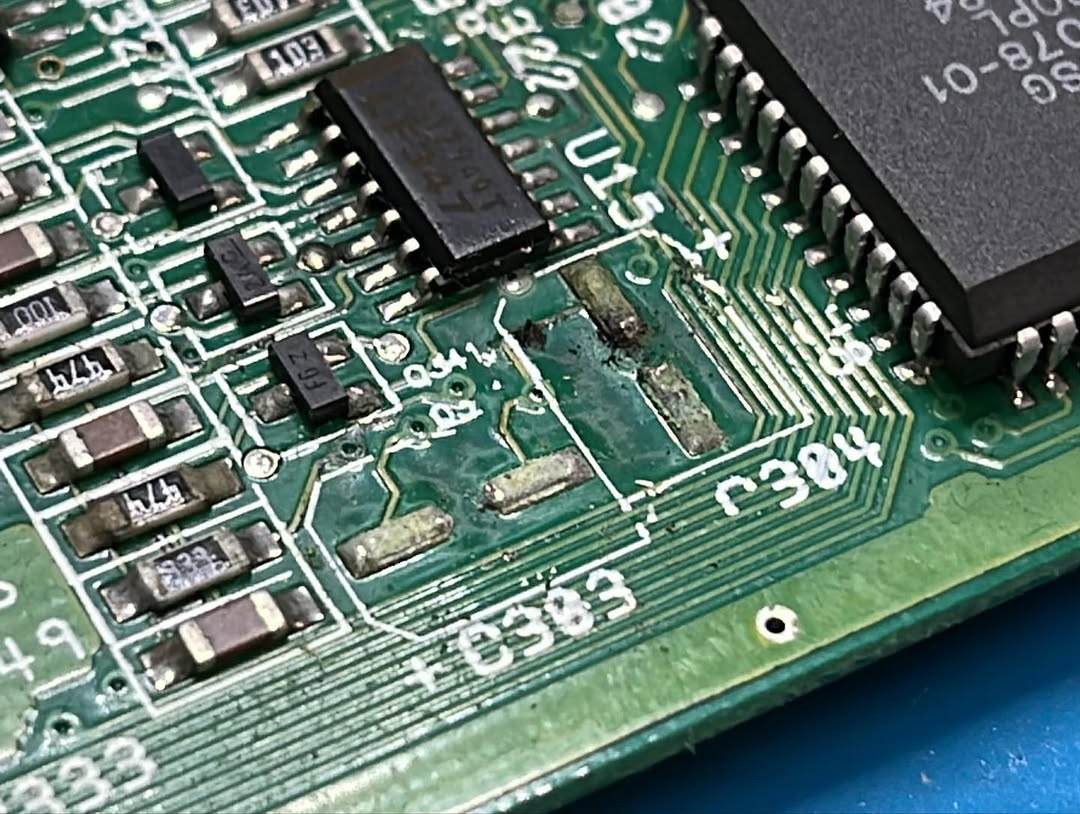

- Si è eseguito un controllo di continuità sulle piste sottostanti l’LF347 con il tester: confermata la presenza di una o più piste interrotte, probabilmente corrose dall’acido.

- Ripristino delle piste con saldature e fili di ponte dove necessario.

- Installazione del nuovo LF347.

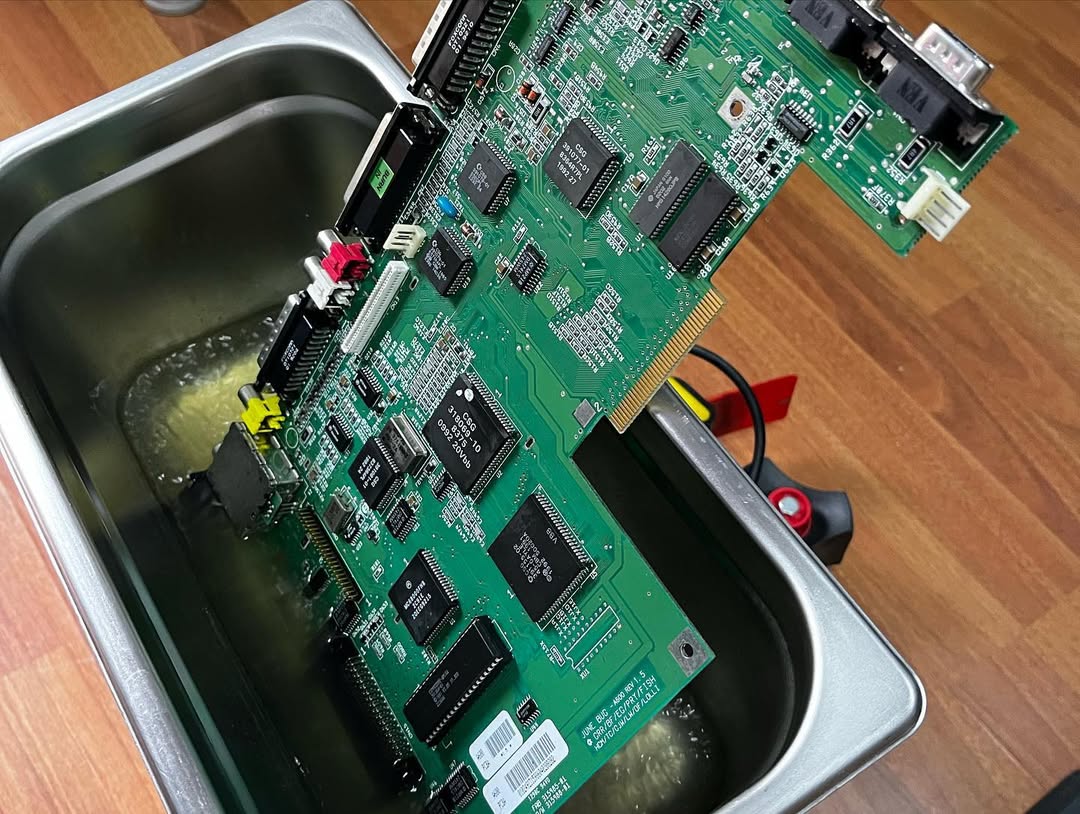

- Lavaggio approfondito della scheda con isopropanolo, eliminando residui corrosivi e migliorando la stabilità elettrica.

- Verifica del funzionamento audio: audio nitido, stabile e senza più scatti o rumori; sistema tornato completamente reattivo e performante.

In conclusione:

L’intervento ha dimostrato che, in casi di Amiga con audio disturbato affiancato da condensatori danneggiati, la semplice sostituzione dei componenti passivi non basta. In questo caso, l’LF347 si era danneggiato, probabilmente alterando la tensione di riferimento (AVRef) e compromettendo il funzionamento dell’intero circuito audio, oltre a causare problemi a livello di integrità dei segnali. Una volta sostituito e ripristinate le piste interrotte, si è ottenuto un audio “squillante”, pulito e duraturo. Il lavaggio finale ha eliminato ogni traccia di corrosione, aiutando a preservare la scheda. In sintesi: una riparazione a tre punte recap, op-amp e piste che ha restituito all’Amiga 600 la sua voce originale
